De BIM-viewers voor de bedrijven van de specifieke bouwberoepen
Zoals reeds vermeld in andere artikels op de site, moet je niet kunnen modelleren om deel te nemen aan een BIM-project en om er voordelen uit te halen.
De BIM-viewers bieden bijvoorbeeld interessante functionaliteiten:
- visualiseren van de geometrie en raadplegen van de gegevens
- meten
- filteren
- opmerkingen geven (aantekeningen maken).
Bekijk zeker ook het webinar over BIM-viewers.
De prijsofferte

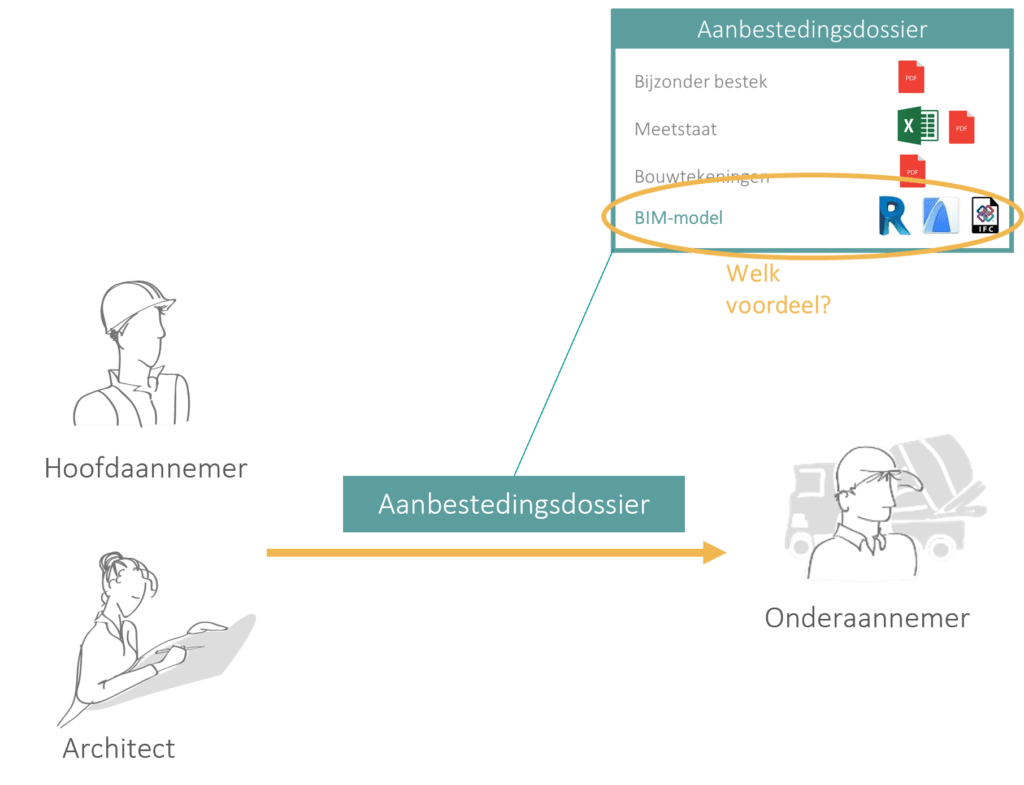

Alsmaar meer algemene aannemers en architecten werken in BIM. De onderaannemers zullen dus aanbestedingsdossiers krijgen die BIM-bestanden bevatten (bv. BIM-model).
Wat is het nut voor bouwbedrijf van een specifiek bouwberoep om naast de gebruikelijke stukken een BIM-model te ontvangen? Met het gebruik van BIM wordt het uitwerken van een prijsofferte vergemakkelijkt dankzij een aantal voordelen: visualisatie (3D), consistente en gemakkelijk te raadplegen informatie, extractie van de hoeveelheden.
Bekijk het filmpje ‘Een prijsofferte opstellen met behulp van BIM’.
Enkele voorbeelden m.b.t. specifieke bouwberoepen
Prijsofferte voor het bouwen van een dak
Om een prijsofferte voor een dak op te stellen, zou je bijvoorbeeld alle gegevens die verband houden met het dak uit het BIM-model kunnen halen en ze vervolgens verwerken met behulp van een passende tool.
Dat zal nog nuttiger blijken voor daken met ingewikkelde vormen: correcte prijsofferte, aanzienlijke tijdswinst, gemakkelijkere berekeningen …
Schrijnwerk
Een keukenplan opstellen, een trap ontwerpen, een prijsofferte uitwerken voor de binnendeuren (vereisten inzake brandveiligheid, akoestiek, materialen … zijn opgenomen in het BIM-model).
Pleisterwerken
Extractie van de hoeveelheden (pleister, hoek- en afwerkingsprofielen …).
Plaatsing van vloerbedekking
Opstellen van het legpatroon (visueel), uitwerken van het legplan (technisch) en berekening van de bijbehorende hoeveelheden, rekening houdend met de snijverliezen.
Sanitair en ventilatie
Berekenen en dimensioneren van een ventilatiesysteem, opstellen van het plan van de leidingen en bepalen van de bijhorende materiaalhoeveelheden.
Glaswerk
Bepalen van het glastype, de glasdikte en de bijhorende oppervlakte (in functie van de positie binnen het gebouw en rekening houdend met de veiligheidsvoorschriften volgens de norm NBN S 23- 002) en opstellen van de offerte.
